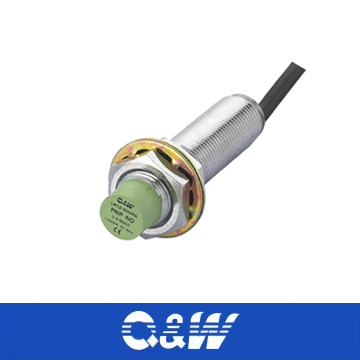

LM12

Classification: Sensor - Proximity Switch - Inductive Proximity Switch - Cylinder Type


LM12







Detect distance
              2mm


    NO       LM12-3002NA
    NPN                NC    LM12-3002NB

  NO+NC                         LM12-3002NC
       DC      PNP   NO    LM12-3002PA
 Flush   6-36VDC
  NC    LM12-3002PB
 Type

  NO+NC    LM12-3002PC

  Two wire    NO    LM12-3002LA
   system   NC     LM12-3002LB
   AC   Control Silicon        NO    LM12-2002A
  90-250VAC
  NC    LM12-2002B


  NO+NC
    AC   Relay Output










  Detect distance

            4MM



    NO      LM12-3004NA
    DC    NPN     NC      LM12-3004NB

         NO+NC      LM12-3004NC
    DC
    NO      LM12-3004PA
 Non-    6-36VDC     PNP     NC      LM12-3004PB
 Flush
       NO+NC      LM12-3004PC
 Type    DC   Two wire      NO      LM12-3004LA
     AC    system     NC      LM12-3004LB
   AC 90-250VAC   control silicon     NO      LM12-2004A

    NC      LM12-2004B

    NO+NC
  Relay Output




 Ouput current    DC
         200mA


   Relay output
         300mA

 Output voltage drop
   DC/AC  below 3V/ 10V    two wire below 3.9V

 Consumption current
   DC below 15mA    AC Below10mA

 Detect object
    15 x 15 x 1 A3 iron

 Repeated precision

              0.01

 Response frequency         DC/AC            400Hz /25Hz

 Ambient Temperature
        -25℃~ +75℃

 Shell material

             Metal

 Protection grade

             IP67
