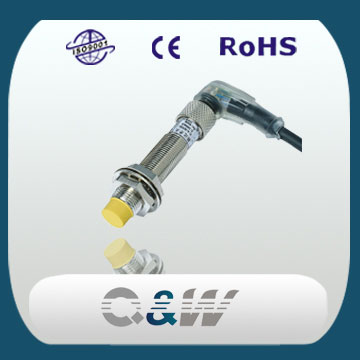

LM12-L with connector

Classification: Sensor - Proximity Switch - Long-Distance Proximity Switch


LM12-L-T




Detect distance
             4mm


    NO       LM12-33004NAT-L
    NPN                NC    LM12-33004NBT-L

  NO+NC                         LM12-33004NCT-L
       DC      PNP   NO    LM12-33004PAT-L
 Flush   10-30VDC
  NC    LM12-33004PBT-L
 Type

  NO+NC    LM12-33004PCT-L

  Two wire    NO
   system   NC
   AC   Control Silicon        NO
  90-250VAC
  NC


  NO+NC
    AC   Relay Output










  Detect distance

            8mm



    NO     LM12-33008NAT-L
    DC    NPN     NC     LM12-33008NBT-L

         NO+NC     LM12-33008NCT-L
    DC
    NO     LM12-33008PAT-L
 Non-    10-30VDC     PNP     NC     LM12-33008PBT-L
 Flush
       NO+NC     LM12-33008PCT-L
 Type    DC   Two wire      NO
     AC    system     NC
   AC 90-250VAC   control silicon     NO

    NC

    NO+NC
  Relay Output


          DC 10-30VDC

 Ouput current    DC
           200mA

 Output voltage drop
   NPN/PNP below 1.5V    two wire below 3.9V

 Consumption current

    Below10mA

 Detect object
    12 x 12 x 1 A3 iron

 Repeated precision

              0.1

 Response frequency    flush
              1K Hz


   non-flush
              500 Hz

 Ambient Temperature
        -25℃~ +70℃

 Shell material

             Metal

 Protection grade

             IP67
